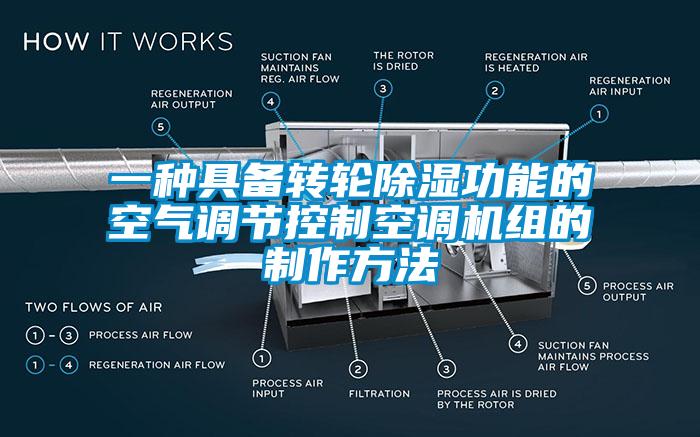

　　本實用新型涉及空氣調節控制空調機組技術領域，尤其涉及一種具備轉輪除濕功能的空氣調節控制空調機組。

　　背景技術：

　　空氣調節控制空調機組是利用空氣調節來對空調進行控制的機組，空氣調節控制空調機組隨著科學技術的不斷發展，空氣調節控制空調機組一般都安裝有轉輪除濕裝置，轉輪除濕裝置都是直接在除濕區的內部進行安裝，由于轉輪除濕裝置和除濕區的底部內壁之間缺少升降結構，當轉輪除濕裝置的出風口和處理風出口存在高度誤差時，使得轉輪除濕裝置的出風口在處理風出口上安裝不便。

　　技術實現要素：

　　本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種具備轉輪除濕功能的空氣調節控制空調機組。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　一種具備轉輪除濕功能的空氣調節控制空調機組，包括空氣調節控制空調機組主體，所述空氣調節控制空調機組主體包括再生區和除濕區，且除濕區位于再生區的下方，所述除濕區的一側內壁上安裝有處理風出口，且處理風出口的一端延伸至空氣調節控制空調機組主體的外側，所述除濕區的內部放置有轉輪除濕裝置，且轉輪除濕裝置的出風口和處理風出口通過法蘭連接，所述轉輪除濕裝置的底部固定安裝有安裝座，所述安裝座的下方兩側均設有與除濕區底部內壁相焊接的固定豎板，且兩個固定豎板相互靠近的一側開設有第一矩型通孔，所述第一矩型通孔的頂部內壁上開設有第二矩型通孔，所述第一矩型通孔的兩側內壁上均焊接有固定塊，且第一矩型通孔的內部放置有第一滑塊，所述第一滑塊的兩側均開設有與固定塊滑動連接的滑槽，所述第一滑塊的頂部匹配有第二滑塊，且第二滑塊的頂部焊接有與安裝座底部相焊接的支撐豎板，所述支撐豎板和第二矩型通孔的內壁滑動連接，兩個固定豎板之間水平放置有圓型柱，且圓型柱的外側中央位置套裝有第一圓型齒輪，所述第一圓型齒輪嚙合有位于圓型柱下方的第二圓型齒輪，且第二圓型齒輪上焊接有驅動電機的輸出軸，所述驅動電機通過螺桿固定在除濕區的底部內壁上，所述圓型柱的兩側均開設有螺紋槽，且螺紋槽的內側嚙合有與第一滑塊相焊接的絲桿。

　　優選的，所述處理風出口的上方設有與空氣調節控制空調機組主體固定安裝的再生風進口，且再生風進口和再生區的內部相連通。

　　優選的，所述空氣調節控制空調機組主體的另一側安裝有與空氣調節控制空調機組主體內部相連通的回風進口，且空氣調節控制空調機組主體遠離處理風進口的頂部一側安裝有新風進口。

　　優選的，所述空氣調節控制空調機組主體還安裝有風扇電機，且風扇電機和空氣調節控制空調機組主體之間安裝有彈簧減震器，所述風扇電機的輸出軸上安裝有位于空氣調節控制空調機組主體內的風扇。

　　優選的，所述第一滑塊和第二滑塊相互靠近的一側設置為傾斜截面，且第一滑塊設置為傾斜截面的一側和第二滑塊設置為傾斜截面的一側滑動連接。

　　優選的，所述第二圓型齒輪位于圓型柱和除濕區的底部內壁之間，且圓型柱位于安裝座和除濕區底部內壁之間。

　　優選的，所述圓型柱的外側兩邊轉動連接有與除濕區底部內壁相焊接的固定架。

　　本實用新型的有益效果：通過驅動電機、第二圓型齒輪、圓型柱外側的第一圓型齒輪、圓型柱兩側的螺紋槽和絲桿相配合，驅動電機帶動圓型柱在固定架上進行轉動，使得絲桿在圓型柱外側伸出的長度發生變化，通過絲桿上的第一滑塊、滑槽、固定塊、第二滑塊、安裝座底部的支撐豎板和第一矩型通孔頂部內壁上的第二矩型通孔相配合，絲桿帶動第二滑塊上的支撐豎板在第二矩型通孔的內壁上進行滑動，使得安裝座和除濕區底部內壁之間的距離發生變化，便于轉輪除濕裝置上的出風口在處理風出口上進行安裝，本實用新型經濟實用，通過驅動電機可以改變安裝座和除濕區底部內壁之間的距離，便于轉輪除濕裝置的出風口在在處理風出口上進行安裝。

　　附圖說明

　　圖1為本實用新型提出的一種具備轉輪除濕功能的空氣調節控制空調機組的除濕區的內部結構示意圖；

　　圖2為本實用新型提出的一種具備轉輪除濕功能的空氣調節控制空調機組的主視圖；

　　圖3為本實用新型提出的一種具備轉輪除濕功能的空氣調節控制空調機組的第一滑塊在固定豎板上的安裝結構示意圖；

　　圖4為本實用新型提出的一種具備轉輪除濕功能的空氣調節控制空調機組的圓型柱的結構示意圖。

　　圖中：1空氣調節控制空調機組主體、2回風進口、3新風進口、4再生風進口、5除濕區、6處理風出口、7轉輪除濕裝置、8安裝座、9固定豎板、10第一矩型通孔、11固定塊、12第一滑塊、13滑槽、14第二滑塊、15支撐豎板、16圓型柱、17第二圓型齒輪、18驅動電機、19第一圓型齒輪、20螺紋槽、21絲桿。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

　　參照圖1-4，一種具備轉輪除濕功能的空氣調節控制空調機組，包括空氣調節控制空調機組主體1，空氣調節控制空調機組主體1包括再生區和除濕區5，且除濕區5位于再生區的下方，除濕區5的一側內壁上安裝有處理風出口6，且處理風出口6的一端延伸至空氣調節控制空調機組主體1的外側，除濕區5的內部放置有轉輪除濕裝置7，且轉輪除濕裝置7的出風口和處理風出口6通過法蘭連接，轉輪除濕裝置7的底部固定安裝有安裝座8，安裝座8的下方兩側均設有與除濕區5底部內壁相焊接的固定豎板9，且兩個固定豎板9相互靠近的一側開設有第一矩型通孔10，第一矩型通孔10的頂部內壁上開設有第二矩型通孔，第一矩型通孔10的兩側內壁上均焊接有固定塊11，且第一矩型通孔10的內部放置有第一滑塊12，所述第一滑塊12的兩側均開設有與固定塊11滑動連接的滑槽13，第一滑塊12的頂部匹配有第二滑塊14，且第二滑塊14的頂部焊接有與安裝座8底部相焊接的支撐豎板15，支撐豎板15和第二矩型通孔的內壁滑動連接，兩個固定豎板9之間水平放置有圓型柱16，且圓型柱16的外側中央位置套裝有第一圓型齒輪19，第一圓型齒輪19嚙合有位于圓型柱16下方的第二圓型齒輪17，且第二圓型齒輪17上焊接有驅動電機18的輸出軸，驅動電機18通過螺桿固定在除濕區5的底部內壁上，圓型柱16的兩側均開設有螺紋槽20，且螺紋槽20的內側嚙合有與第一滑塊12相焊接的絲桿21，處理風出口6的上方設有與空氣調節控制空調機組主體1固定安裝的再生風進口4，且再生風進口4和再生區的內部相連通，空氣調節控制空調機組主體1的另一側安裝有與空氣調節控制空調機組主體1內部相連通的回風進口2，且空氣調節控制空調機組主體1遠離處理風進口4的頂部一側安裝有新風進口3，空氣調節控制空調機組主體1還安裝有風扇電機，且風扇電機和空氣調節控制空調機組主體1之間安裝有彈簧減震器，風扇電機的輸出軸上安裝有位于空氣調節控制空調機組主體1內的風扇，第一滑塊12和第二滑塊14相互靠近的一側設置為傾斜截面，且第一滑塊12設置為傾斜截面的一側和第二滑塊14設置為傾斜截面的一側滑動連接，第二圓型齒輪17位于圓型柱16和除濕區5的底部內壁之間，且圓型柱16位于安裝座8和除濕區5底部內壁之間，圓型柱16的外側兩邊轉動連接有與除濕區5底部內壁相焊接的固定架。

　　本實用新型中，當轉輪除濕裝置7上的出風口和處理風出口6存在高度誤差時，首先啟動驅動電機18，驅動電機18帶動第二圓型齒輪17在除濕區5的內部進行轉動，由于第二圓型齒輪17和第一圓型齒輪19相嚙合，第二圓型齒輪17帶動圓型柱16在固定架上進行轉動，由于螺紋槽20和絲桿21相嚙合，圓型柱16帶動絲桿21進行水平位置移動，使得絲桿21在圓型柱16外側的伸出長度變大，絲桿21帶動第一滑塊12上的滑槽13在固定塊11上進行滑動，同時第一滑塊12在第二滑塊14上進行滑動，使得第二滑塊14在豎直方向的位置發生變化，第二滑塊14帶動支撐豎板15在第二矩型通孔的內壁上進行滑動，兩個支撐豎板15帶動同一安裝座8在豎直方向上進行位置移動，使得安裝座8上的轉輪除濕裝置7進行位置調節，直到轉輪除濕裝置7上的出風口和處理風出口6處于同一水平直線上，此時轉輪除濕裝置7上的出風口在處理風出口6上便于安裝。
